Beschreibung
Antipanik Garnitur
selbstverriegelnd
Einsetzbar in Schueco ADS bei:
2- flg. Anschlagtueren (Gangfluegel).
Alle Ausfuehrungen mit:
9 mm Drueckernuss
1-tourig
Flachstulp, INOX
Falle und Riegel vernickelt
Inklusive Gegenkasten und Schaltschloss
Bodenbuchse und Befestigungsmaterial
Funktionsbeschreibung:
Die Selbstverriegelung schliesst nach dem
Zuziehen des Gangfluegels automatisch Falle
und Riegel auf 20 mm vor.
Entriegeln von aussen immer mit dem
Schluessel, Entriegeln von innen jederzeit ueber
die Bedienelemente moeglich (Gang- oder
Standfluegel).
Nach Betaetigung des Bedienelementes am
Standfluegel sind die Treibstangen eingezogen
und gleichzeitig der Gangfluegel entriegelt.
Das Schaltschloss faehrt nach dem Schliessen
die Treibstangen automatisch wieder aus.
Optionale Ausfuehrungen:
Panikfunktion „B“
Panikfunktion „E“
Panikfunktion „E“ mit Fallenfeststellung
Zulassung / Hinweise:
Ermoeglicht Vollpanikfunktion an 2-flg. Tueren!
Beschreibung der Panikfunktionen - siehe
„Planungsgrundlagen“.
Bitte gesondert bestellen:
Treibstange Art.-Nr. 238 397
Falleneinlaufteil fuer aussen oeffnende Tueren
Profilzylinder und Rosette
Beschlag innen:
Tuerdruecker (EN 179)
Stangengriff oder Druckstange (EN 1125)
Beschlag aussen:
Tuerdruecker (Panikfunktion „B“)
Tuergriff (Panikfunktion „E“)
******
Panic fitting
Self-locking
Can be used in Schueco ADS for:
Double-leaf rebated doors (access leaf)
All designs with:
9 mm spindle
Single-throw
Flat meeting stile, stainless steel
Latch and bolt, nickel-plated
Including shoot bolt lock and switch latch
Floor socket and fixings
Description of operation:
After the access leaf is pulled to, the selflocking
automatically engages latch and bolt
by 20 mm.
Can be unlocked from the outside using the
key; can be unlocked from the inside at any
time using the handle (access leaf or
secondary leaf).
After activating the handle on the secondary
leaf, the shoot bolts are retracted, and the
access leaf is unlocked at the same time.
The switch latch automatically extends the
shoot bolts again after closing.
Optional design features:
Panic function “B”
Panic function “E”
Panic function “E” with latch bolt stop
Approvals / notes:
Allows full panic function on double-leaf doors.
For a description of the panic functions, see
“Design guidelines”.
Please order separately:
Shoot bolt Art. No. 238 397
Latch striker for outward-opening doors
Profile cylinder and rosette
Internal fitting:
Door handle (EN 179)
Push bar handle (EN 1125)
External fitting:
Door handle (Panic function “B”)
Door pull (Panic function “E”)

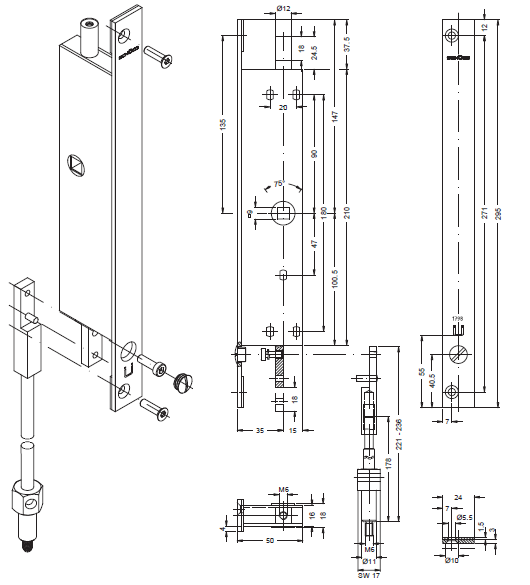

Spezifikation
| Hersteller: | SCHÜCO |
| Artikel Nr.: | 241430 |
| DIN-Richtung: | DIN Rechts  |
| Gewicht: | 1.004 kg |
| Zustand: | Neuware |
